時産6噸檸條、稭稈、草預處理系統工藝說明

發布時間：

2023-01-03

　　原料描述：稭稈，檸條，苜蓿，圓捆，方捆，尺寸600*400*1000㎜。含水量≤20%

　　成品要求：産量：≥6噸/時，細度：細粉碎篩網6.0㎜。

　　一.工藝設計方案

　　整個系統分為：解繩(解包)工段--破捆工段--除塵工段--清理工段--除塵工段---(粉碎工段)-成品料收集及除塵工段。

　　(1)解繩(解包)工段：捆裝稭稈(小方捆，大方捆，二次加壓方捆，園捆)，首先通過抓草機把草捆放到闆鏈輸送機平台上，通過1号闆鏈輸送機變頻輸送到解繩機構，剪出紮繩和尼龍網繩，繩子通過旁路收集，

　　(2)剪去繩子的捆裝稭稈進入破捆機，破捆機将稭稈破碎至30-40毫米的粒度，由2号闆鏈輸送機送入下道工段，電路設計采用變頻電機。

　　1号闆鏈輸送機上方通過安裝密封皮簾與集中除塵風網對接，

　　(3)篩分清理工段：主要有稭稈清理篩、風機、脈沖除塵器、閉風器、3号闆鏈輸送機、永磁自卸式除鐵器等設備構成：

　　破碎後稭稈段狀物在破捆後首先通過永磁自卸式除鐵器除去含鐵物質，采用高強度稀土钕鐵硼組成強力磁芯，可實現連續不斷的吸棄鐵，防爆型，磁闆強度150MT，清理0.1-30公斤鐵磁性物質，

　　2号闆鏈輸送機把稭稈段狀物送入稭稈清理篩，清理篩内設置4個不同的篩網工作面，進入滾筒篩的物料通過比重不同走不同軌迹，通過外形尺寸不同走不通篩網對應的出口，可将稭稈中的塵土、細碎砂石清理幹淨。

　　(4)除塵工段：分為解捆及破捆工段的除塵系統和除雜工段的除塵系統：在解捆前後1号闆鏈輸送機及破捆粉碎機前的闆鏈輸送機及破捆粉碎機上方設置除塵密封皮簾，在除鐵器及2号闆鏈輸送機上方和清理篩上方及清理後的3号闆鏈輸送機及草段暫存倉上方設置除塵密封皮簾，通過除塵風網引入集中除塵系統，集中除塵系統采取風機一級卸料器-關風器-二級卸料器-關風器--脈沖除塵器-關風器--除塵煙囪的組合方式實現車間無粉塵，除塵煙囪15米高的螺旋鍍鋅管，電機具備防爆功能，設置火險的報警提示功能 ，實現室内粉塵濃度低于10mg/m3 ,室外粉塵濃度低于150mg/m3。

　　(5)細粉碎工段：主要有變頻闆鏈皮帶機-雙轉子粉碎機-風機-1級雙聯卸料器-關風器-2級卸料器-關風器-脈沖除塵器-關風器-除塵煙囪-草粉出料機等設備構成。4号闆鏈輸送機将清理後的稭稈送入稭稈粉碎機，根據粉碎機電流的變化自動調整闆鏈皮帶機的喂料速度，保證粉碎機滿負荷生産，根據稭稈粉碎的細度要求，可配置不同篩闆，加工不同細度的稭稈粉。

　　粉碎後的成品稭稈粉，由風1級雙聯卸料器-關風器-2級卸料器-關風器-脈沖除塵器-關風器-除塵煙囪-草粉出料機的共同作用把草粉輸送到下一個工段。

　　二.系統安全設計方案

　　(1).車間粉塵及防爆安全治理措;營。關鍵環節的投料口和出料口采取風機-卸料器-除塵器-煙囪的組合方式實現車間無粉塵，電機具備防爆功能，設置火險的報警額提示功能。

　　(2).噪聲治理

　　噪聲治理本車間主要噪聲來源是粉碎機、風機、壓縮機、顆粒原料與管壁的碰撞産生的噪聲，本設計采用如下措施保證噪聲≤85dB(A)，粉碎機，風機配置消音器，粉碎機設隔離室，粉碎機軟起動。

　　③加強設備的密封性能

　　(3).勞動保護

　　①對粉塵源采取密封為主、除塵為輔的措施，有效降低粉塵濃度,低于爆炸點下

　　②在工作人員操作維修的部位,皆設置平台、欄杆，警示标識

　　③靜電接地防止産生火花

　　三.成套設備運行保障體系

　　為确保用戶能夠充分發揮成套設備先進的經濟生産性能，最大限度地降低生産成本，

　　首先對稭稈預處理成套設備系統制定培訓教案：分管規程，操作規程，保養及維護規程，設備一般故障排除規程，設備中長期完好狀态的評估标準，組織操作人員和管理人員培訓考試，對考試合格者發放上崗操作證

　　一.分管規程，每一個工段，每一個崗位明确操作人員，管理人員，工作職責包括：日常檢查内容和定期巡視内容，日常檢查内容會根據設備特點制定檢查内容，比如粉碎機時間點的軸承溫升，粉碎機噪音，粉碎原料破碎率等

　　二.操作規程：包括安全規程，開機前檢查，開機順序，關、停機順序，停機後檢查等内容。

　　三.保養維護規程：按照重保養，輕維修，實現優先計劃停機的總體目标，針對不同設備自身的特點制定詳細的保養維護計劃，每個設備保養時間，潤滑脂種類，保養責任人，保養監督人，正常的保養流程圖示。

　　四.設備故障排除知識和應急預案：每個設備的有可能出現的故障目錄和對應的解決辦法，在出現問題不能一小時解決的情況下的應著急方案，包括控制系統旁路轉換，備用機的及時到位。配件設置報警線等

　　五.設備中長期完好狀态的評估：根據行業規範和成套系統的設備配置。設備使用的年限，确定定期的時間和評估标準

　　判别設備是否進入極限技術狀态，主要按照能不能繼續工作的技術原則;應不應該繼續工作的運行安全原則和适宜不适宜繼續工作

　　由于設備磨損程度急劇增加，而使設備故障率增加，從而導緻設備故障停機時間過多、不能正常工作或工作時間不能保證。

　　2、用技術經濟分析的方法來确定

　　生産能力減弱明顯，能源消耗過大，投入産出比嚴重不合理，不經濟。如粉碎産品、制粒産品度電産量低;機組小時生産能力遠低于設計小時産量。

　　3、以機械設備的主要質量指标劣化程度來判斷

　　設備本身工作質量和産品生産質量劣化明顯，如粉碎機振動過大、粉碎粒度不均勻;混合機殘留過大，混合均勻度變異系數過大。

　　上述三種情況，隻要出現之一者就可以認為設備達到了損壞極限。

　　六.建立稭稈與處理設備設備的檔案

　　檔案由設備台帳、單機設備檔案、通用配件檔案、配件庫存計劃、配件庫存記錄、環模檔案等組成。設備台帳每台設備一頁，彙總成冊。

　　1、設備台帳

　　最先由工程部建立，一式2份，移交新廠，另1份由工程部保管;在設備投入運行後，如對設備進行了技改或更換，應對設備台帳作出更正。

　　2、單機設備檔案

　　設備台帳是設備總台帳中該設備頁的副本;特殊内容根據設備實際情況與設備台帳一起記錄進檔;非标準配件的規格和圖紙應于該配件第一次維修或更換時測繪産生并進檔;維修記錄則應于每次維修完畢後填寫維修卡進檔;其餘内容根據設備實際情況補充。

　　單機設備檔案保存在生産部辦公室。

　　3、通用配件檔案

　　由生産部接收後半年内建立齊全，一式2份，1份保存在生産部辦公室，1份保存在維修間。

　　4、配件庫存計劃

　　由生産部于接收半年後根據實際使用情況，會同維修工、财務人員協商确定，預設最低數量報警線，及時補充，配件庫存計劃一式2份，1份保存在生産部辦公室，1份保存在配件庫。

　　七.對“稭稈預處理系統”建立遠程監管和指導系統：使用方和設備制造方建立遠程協助的通道，首先在主要設備的主要位置架設紅外線系統，在設備使用期間抽檢，在設備保養期間遠程巡視，及時糾正錯誤的做法，保證現場人員是按照提前做的操作和保養計劃在工作。确保有計劃停機的目标。

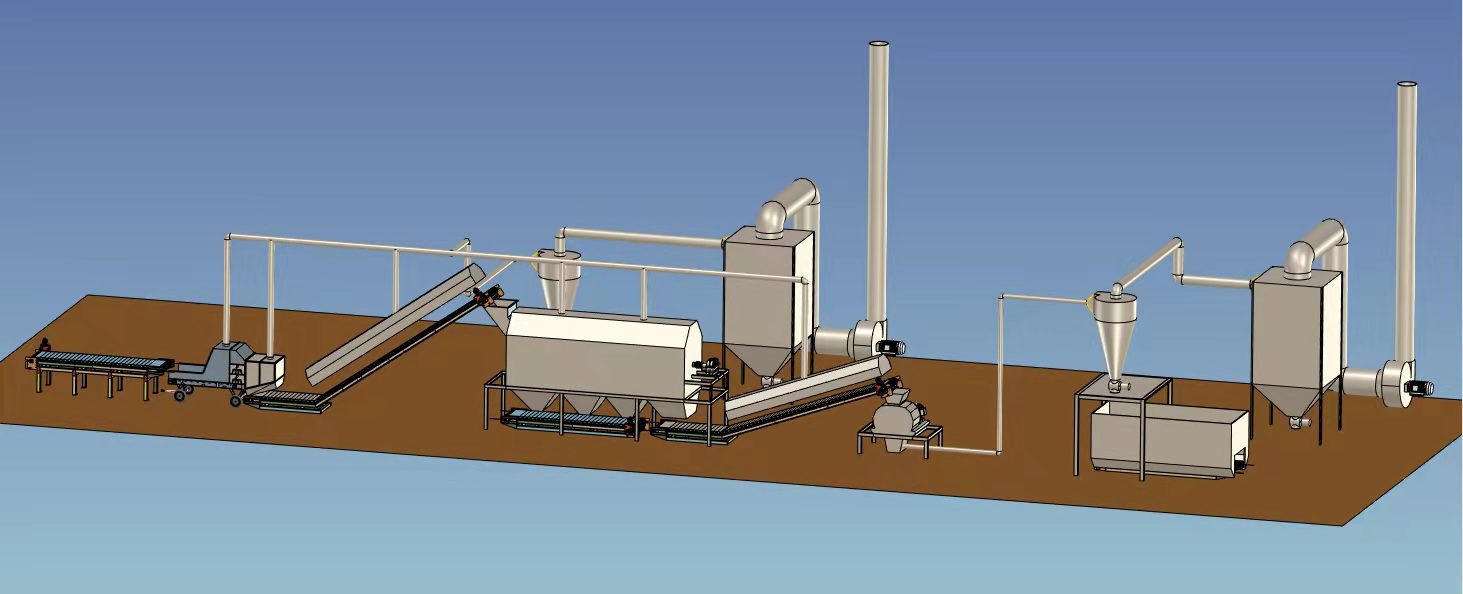

　　稭稈預處理系統模型圖：
